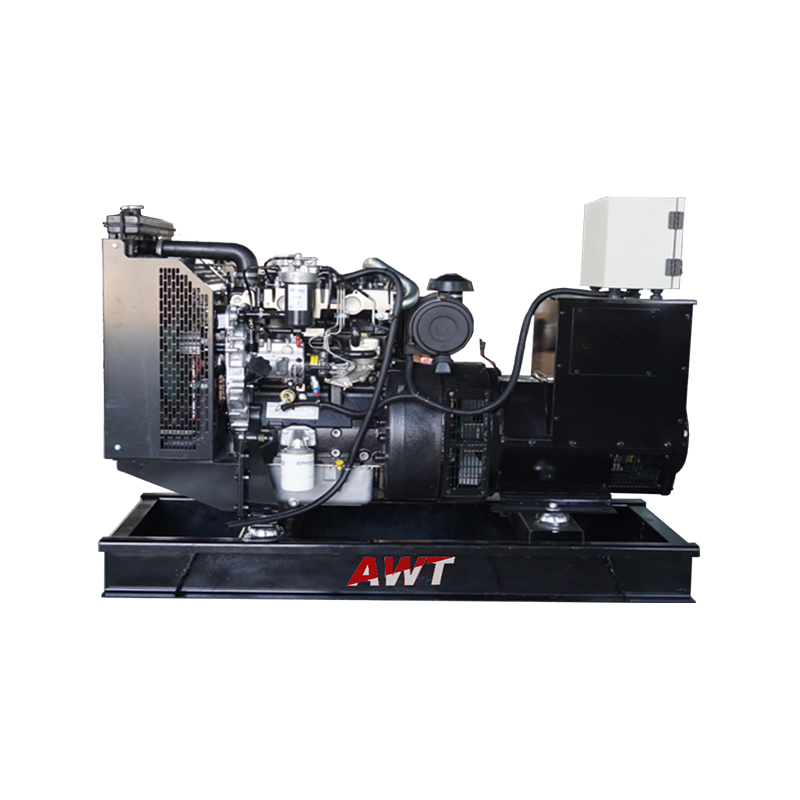

Zestawy generatorów diesla napędzanych silnikiem Perkins

Platformy silników Perkins, wokół których budujemy

Perkins od dziesięcioleci dostarcza silniki elektryczne do zastosowań przemysłowych i elektrycznych, wyprodukowano ponad 21 milionów silników, a za produktami stoi globalna sieć dystrybutorów i serwisów. Platformę wybieramy na podstawie obciążenia, profilu obciążenia i warunków w miejscu instalacji, a nie wyłącznie na podstawie nominalnej mocy kW.

• Seria 400 — rodziny 403 i 404 dla jednostek kompaktowych o mocy 8–40 kW; Warianty wolnossące i turbodoładowane nadają się do schronów telekomunikacyjnych, małych komercyjnych rezerwowych i mobilnych zakładów.
• Seria 1100 — silniki 1103, 1104 i 1106 o mocy około 24–200 kW; zespół roboczy dla szpitali, hoteli, punktów sprzedaży detalicznej i przemysłu lekkiego.
• Seria 1200 — Jednostki sześciocylindrowe 1204 i 1206 do pracy podstawowej i rezerwowej o mocy 100–250 kW, charakteryzujące się dużą sztywnością bloku i niskimi wibracjami.
• Seria 1500/1700 — Silniki 1506 i 1706 o mocy 200–320 kW, często stosowane tam, gdzie skoki obciążenia są duże lub temperatury otoczenia są wysokie.
• Seria 2200 / 2400 / 2500 — silniki 2206, 2406 i 2506 o mocy 280–500 kW, powszechnie stosowane w systemach rezerwowych w centrach danych i parkach przemysłowych.
• Seria 2800 — silniki sześciocylindrowe 2806 o mocy 440–780 kW, stosowane w instalacjach kontenerowych i równoległych.
• Seria 4000 — silniki 4006, 4008, 4012 i 4016 o mocy 600–3400 kW, platforma dla dużych centrów danych, portów i energetyki morskiej.

Co zawiera każdy zestaw

Każdy wysyłany przez nas zestaw napędzany Perkins to kompletny układ napędowy, a nie silnik na ramie. Podstawowa konfiguracja jest stała; otaczający pakiet jest wbudowany w aplikację.

Pasma mocy i typowe zastosowania

Asortyment jest dostępny w wersji z otwartą ramą, z cichym dachem, z przyczepą mobilną, kontenerem i w formacie wysokiego napięcia. Jeżeli wydajność musi rosnąć wraz z obiektem, a nie w jednym kroku, dostępna jest praca równoległa z wieloma jednostkami.

Czytanie tabeli modeli

Oznaczenia modeli mają prosty wzór: AWT-P plus moc w trybie gotowości w kW. AWT-P400 to zestaw w trybie gotowości o mocy 400 kW, co odpowiada mocy podstawowej 364 kW i mocy wyjściowej w trybie gotowości 455 kVA przy 50 Hz. Obie liczby pojawiają się w tabeli, ponieważ prawidłowa ocena zależy od tego, jak zestaw będzie działał.

• Zasilanie w trybie gotowości — do tworzenia kopii zapasowych w przypadku awarii w ramach określonego rocznego limitu godzin; ocena stosowana w większości systemów awaryjnych.
• Pierwsza władza — w przypadku ciągłego zasilania przy zmiennym obciążeniu, na przykład w odległych lokalizacjach lub przy wsparciu sieci.
• Ciągła moc — dla stałego obciążenia podstawowego przy stałej wartości znamionowej, wybieranej tam, gdzie zestaw jest źródłem podstawowym.

Wymiary i ciężary typu otwartego i cichego są podane osobno dla każdego modelu, dzięki czemu planowanie konstrukcji, transportu i fundamentów można rozpocząć przed zbudowaniem jednostki. Ciche zadaszenia zatrzymują hałas na poziomie 75 dB(A lub niższym), dzięki czemu urządzenia są akceptowalne w lokalizacjach miejskich, szpitalnych i mieszkalnych.

Opcje konfiguracji

Poza zestawem podstawowym konfigurujemy interfejsy elektryczne i mechaniczne wokół projektu. Opcje potwierdzone dla tej serii obejmują:

• Automatyczny przełącznik zasilania ATS do przełączania w przypadku awarii sieci
• System równoległy generatorów zapewniający wydajność wielu jednostek i redundancję
• Zdalne monitorowanie i zarządzanie w chmurze dla rozproszonych lokalizacji
• Cichy baldachim, daszek przeciwdeszczowy, przyczepa mobilna lub zintegrowana elektrownia kontenerowa
• Niskotemperaturowy podgrzewacz do rozruchu na zimno, przeznaczony do zimnych klimatów
• Powiększony zbiornik paliwa umożliwiający dłuższą pracę bez nadzoru
• Obróbka przeciwwybuchowa i antykorozyjna w środowiskach niebezpiecznych lub przybrzeżnych

Panele sterowania mogą być dostarczone ze sterownikami Deep Sea, SmartGen lub ComAp lub zbudowane zgodnie z określonym protokołem, dzięki czemu zestaw integruje się z istniejącym systemem SCADA, BMS lub monitorowaniem instalacji, a nie działa jako izolowany element.

Emisje, standardy i zgodność

Agregaty zasilane Perkins z tej serii są zbudowane zgodnie z normami ISO 8528 i GB/T 2820 dotyczącymi wydajności agregatów prądotwórczych. Dostępne są konfiguracje emisji silnika spełniające wymagania China Stage III, Euro III i EPA Tier, z odpowiednią normą dopasowaną do rynku docelowego i wybranej platformy silnika.

Jeżeli projekt wymaga określonego poziomu emisji, należy to określić na etapie zapytania ofertowego. Poziom określa wariant silnika, układ oczyszczania spalin i, w niektórych przypadkach, układ obudowy, dlatego jest traktowany jako stały wkład, a nie późna regulacja.

Testowanie i akceptacja przed dostawą

Każdy zestaw przechodzi przez etapową kontrolę jakości, a nie przez pojedynczą kontrolę końcową: kontrolę przychodzącą kluczowych komponentów, weryfikację procesu montażu, kontrolę bezpieczeństwa elektrycznego i kontrolę mocowania mechanicznego. Przed wysyłką jednostki przechodzą testy pełnego obciążenia od 0 do 110% wydajności znamionowej, testy odpowiedzi na obciążenie skokowe, testy wytrzymałości na pracę ciągłą, testy stabilności napięcia i częstotliwości oraz weryfikację systemu zabezpieczeń awaryjnych.

Do urządzenia dołączone są protokoły testów. W przypadku projektów z formalnym protokołem odbioru uzgadniamy punkty testów obserwacyjnych, etapy obciążenia i format zapisu przed rozpoczęciem produkcji, tak aby test fabryczny i test przekazania do eksploatacji przebiegały w tej samej kolejności.

Instalacja, interfejsy i wymagania dotyczące miejsca

Zintegrowana rama podstawy utrzymuje silnik, alternator i panel sterowania jako jeden wyrównany zespół, co ogranicza prace fundamentowe i skraca montaż. Dane wejściowe do planowania, które potwierdzamy z zespołem projektowym, obejmują:

• Wymiary fundamentu lub cokołu oraz sposób mocowania antywibracyjnego
• Prowadzenie wydechu, położenie tłumika i odstęp od powierzchni palnych
• Ścieżki powietrza do spalania i chłodzenia oraz kierunek wylotu chłodnicy
• Wejście kablowe, szyna zbiorcza lub układ zacisków i punkt uziemiający
• Zasilanie paliwem, przyłącze zbiornika dziennego lub zbiornika zbiorczego oraz przewód powrotny
• Steruj trasą kabla do ATS, BMS lub zdalnej bramki monitorującej

W przypadku konstrukcji kontenerowych i przyczep wymiary transportowe i punkty podnoszenia są ustalane na etapie projektowania, dzięki czemu można sprawdzić dostęp do miejsca budowy przed wysyłką.

Konserwacja, części zamienne i łatwość serwisowania

Silniki Perkins są obsługiwane przez ogólnoświatową sieć dystrybutorów i serwisów, a do każdego silnika dołączona jest osobna instrukcja obsługi i konserwacji zawierająca informacje o częstotliwości i procedurach serwisowych. Dostarczamy oryginalne części zamienne do elementów silnika, części alternatora, części elektryczne i układy sterowania, filtry i materiały eksploatacyjne, a także zapewniamy wskazówki dotyczące instalacji, wsparcie operacyjne i rozwiązywanie problemów technicznych po uruchomieniu.

Dostęp serwisowy jest uwzględniany na etapie budowy: drzwi osłonowe, miejsca na filtry i punkty spustowe są rozmieszczone tak, aby można było przeprowadzić rutynową konserwację bez demontażu obudowy.

Informacje, których używamy do konfiguracji Twojego rozwiązania

Wycena zestawu zasilanego Perkins jest tworzona na podstawie punktu pracy, a nie numeru katalogowego. Poniższe dane wejściowe pozwalają nam naprawić platformę silnika, ramę alternatora, typ obudowy i architekturę sterowania w jednym przebiegu.

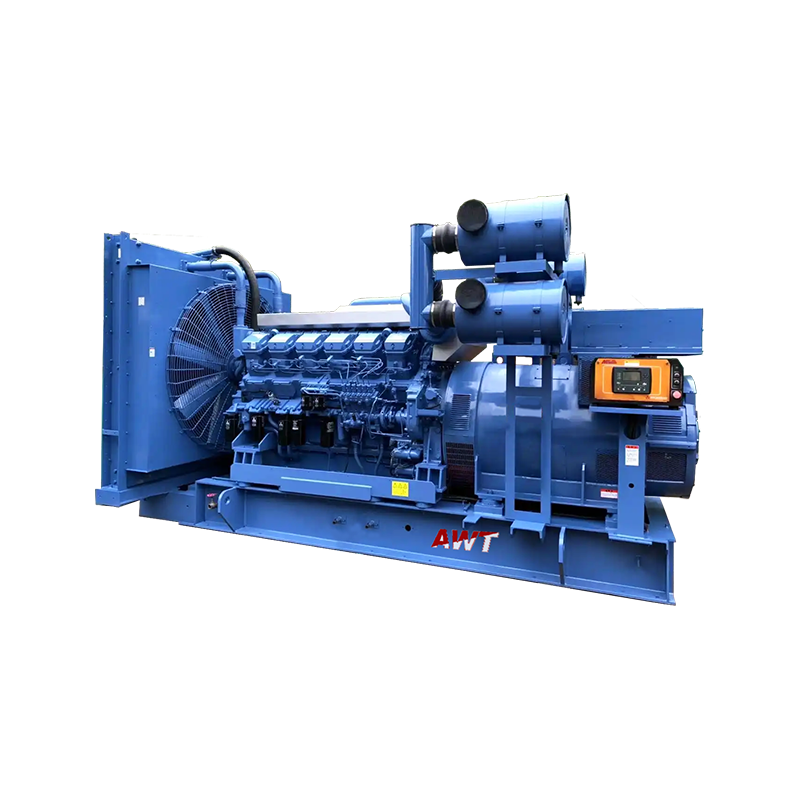

Tam, gdzie projekt wymaga innej platformy silnika, nasza Generator diesla według silnika asortyment obejmuje opcje Cummins, Volvo, MTU, Weichai, Yuchai, Baudouin, SDEC i Mitsubishi, a także Generator diesla według zakresu mocy asortyment grupuje zestawy uniwersalne od 10 kVA do 2500 kVA w celu szybszego wyboru.

Często zadawane pytania

Jaki zakres mocy pokrywają Twoje zestawy zasilane Perkins?

Seria obejmuje modele o mocy od 8 kW do 3400 kW zarówno w wersjach 50 Hz, jak i 60 Hz. Małe zestawy wykorzystują silniki 403 i 404, jednostki średniej klasy wykorzystują silniki serii 1100, 1200, 1500 i 1700, a największe zestawy wykorzystują platformy od 2200 do 4016.

Czy możecie dostarczyć zestaw dla określonego poziomu emisji?

Tak. Dostępne są konfiguracje emisji zgodne ze standardami China Stage III, Euro III i EPA Tier. Rynek docelowy i wymagany poziom są traktowane jako stałe dane wejściowe na etapie zapytania ofertowego, ponieważ określają wariant silnika i układ układu oczyszczania spalin.

Jak zestaw jest testowany przed opuszczeniem fabryki?

Każda jednostka przechodzi testy pełnego obciążenia od 0 do 110% wydajności znamionowej, testy odpowiedzi na obciążenie skokowe, ciągłą pracę wytrzymałościową, kontrole stabilności napięcia i częstotliwości oraz weryfikację zabezpieczeń awaryjnych, a także kontrolę przychodzących komponentów i kontrolę jakości montażu.

Czy generator można zintegrować z naszym istniejącym systemem monitorowania?

Dostarczamy kontrolery Deep Sea, SmartGen lub ComAp lub system sterowania zbudowany według określonego protokołu. Obsługiwane jest zdalne monitorowanie i zarządzanie w chmurze, a także transfer ATS i praca równoległa wielu jednostek tam, gdzie jest to potrzebne.

Jakie formaty obudów są dostępne?

Dostępne są modele z otwartą ramą, cichym dachem, przyczepą mobilną, kontenerem i urządzeniami wysokiego napięcia. Ciche zadaszenia wytrzymują hałas na poziomie 75 dB(A lub niższym), a konstrukcje kontenerów ustalają wymiary transportowe i punkty podnoszenia na etapie projektowania.

Jak uzyskać konfigurację i wycenę?

Wyślij tryb pracy, podłączone obciążenie i największy silnik, napięcie i częstotliwość, otoczenie i wysokość w miejscu lokalizacji, preferencje obudowy, interfejs sterowania i ATS, poziom emisji i wymagania dotyczące akceptacji. Dzięki tym danym wejściowym możemy naprawić platformę silnika, alternator, obudowę i architekturę sterowania, a następnie zwrócić kompletną konfigurację.
