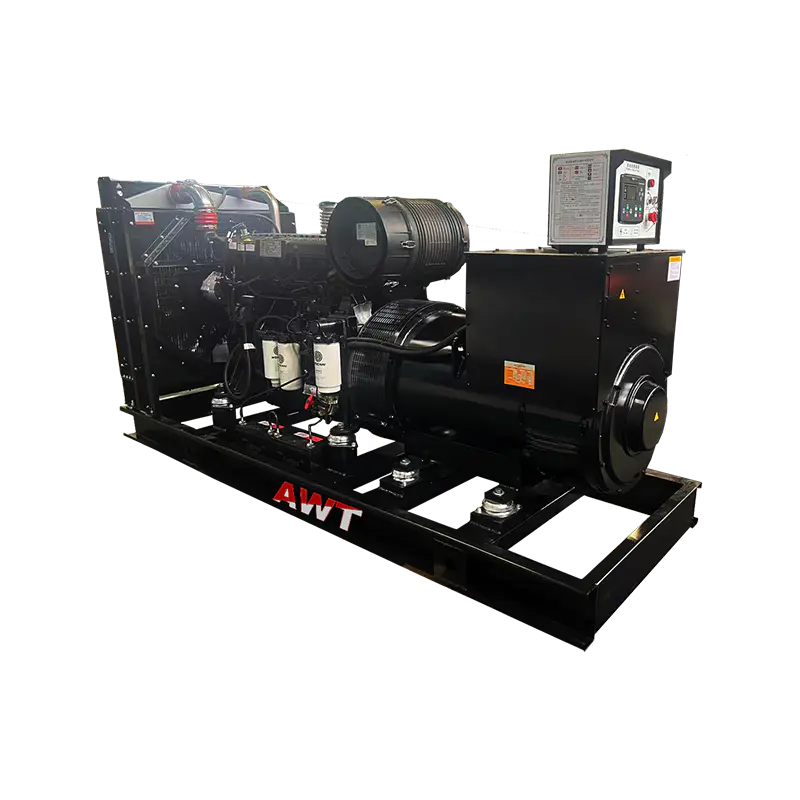

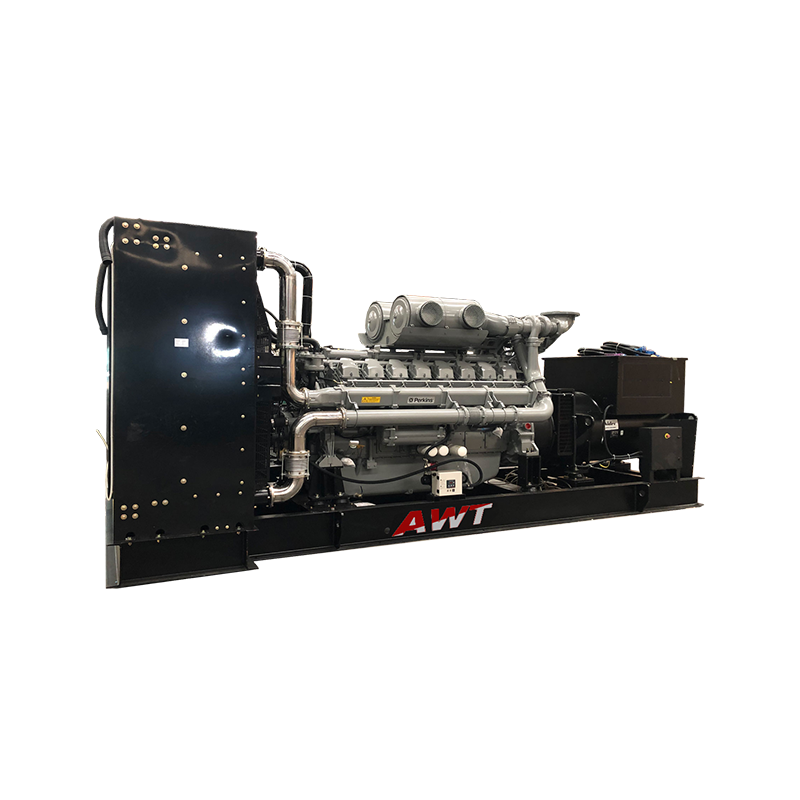

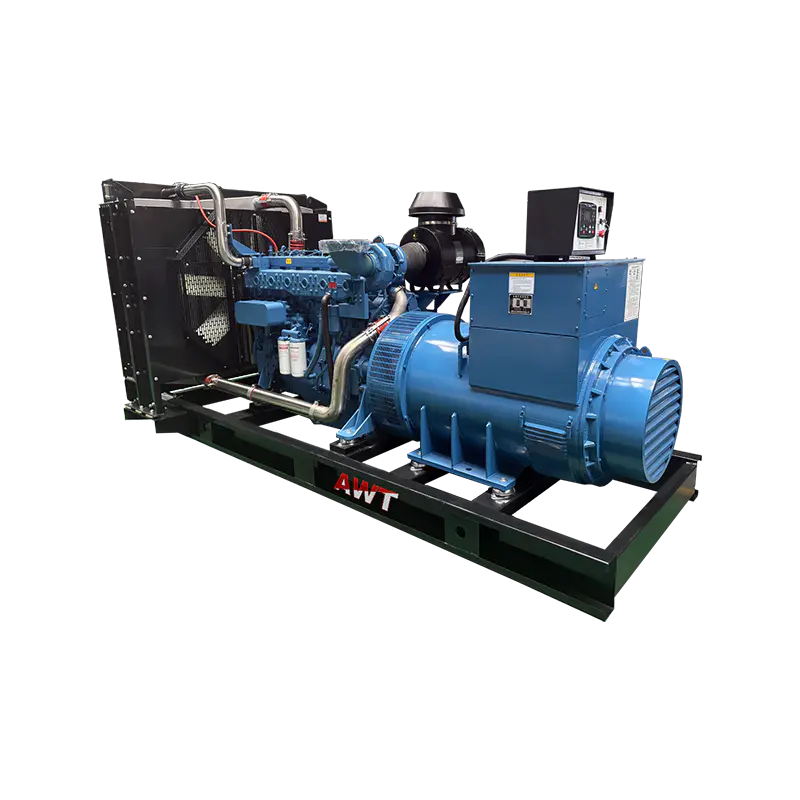

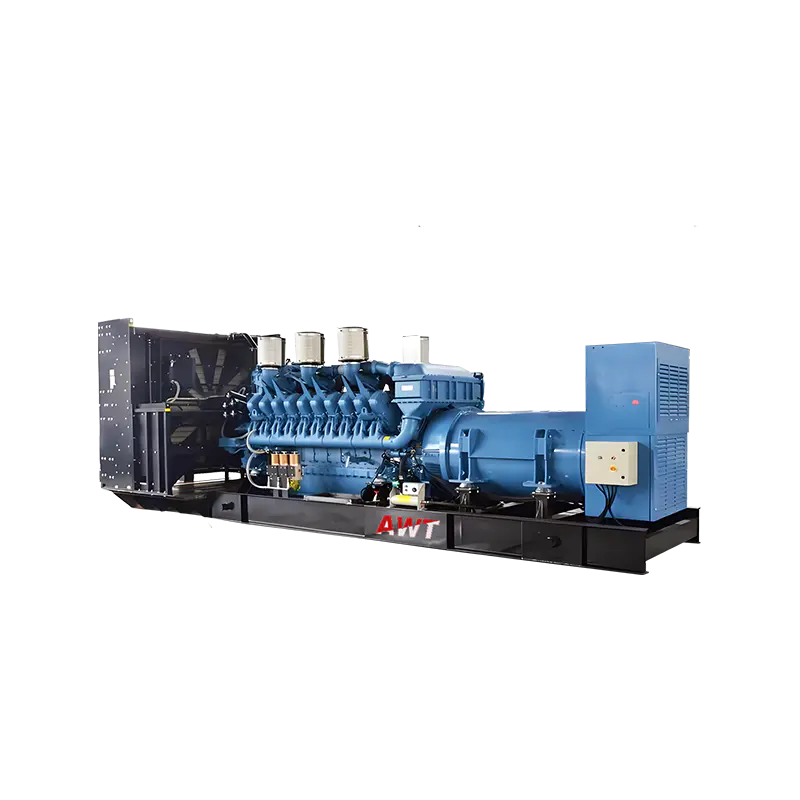

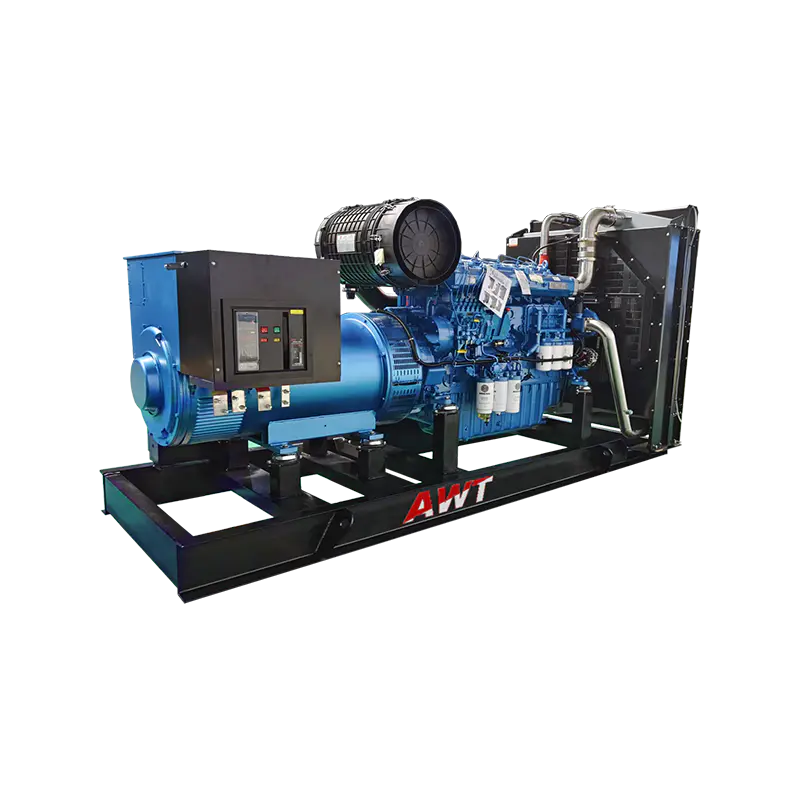

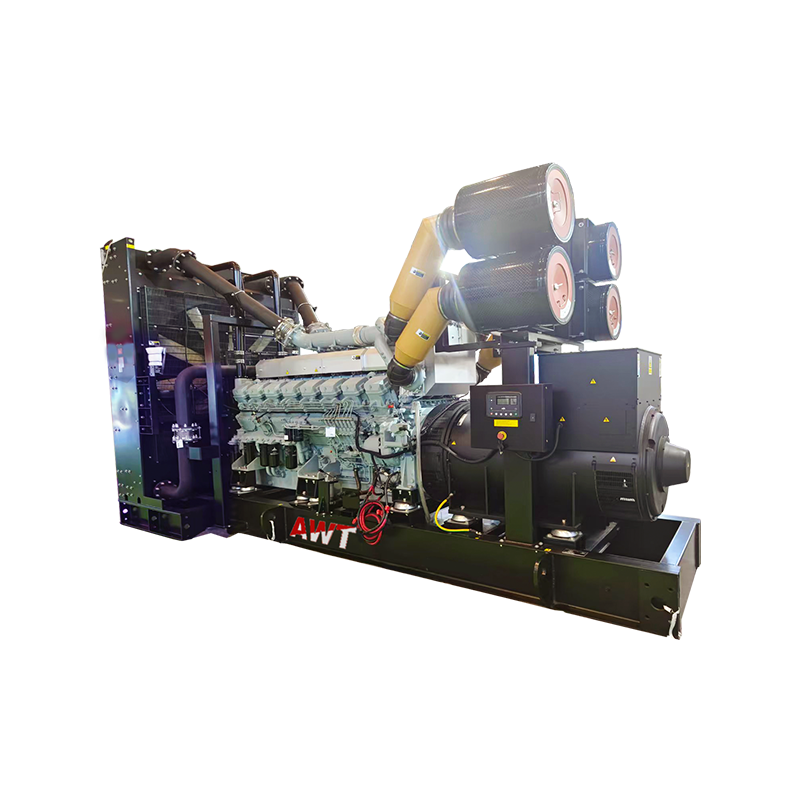

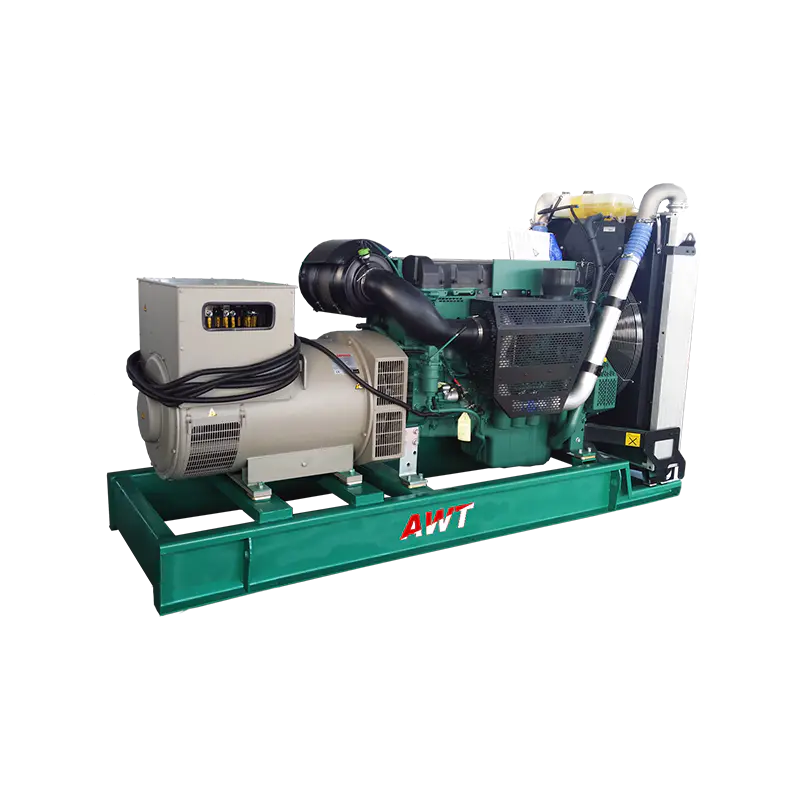

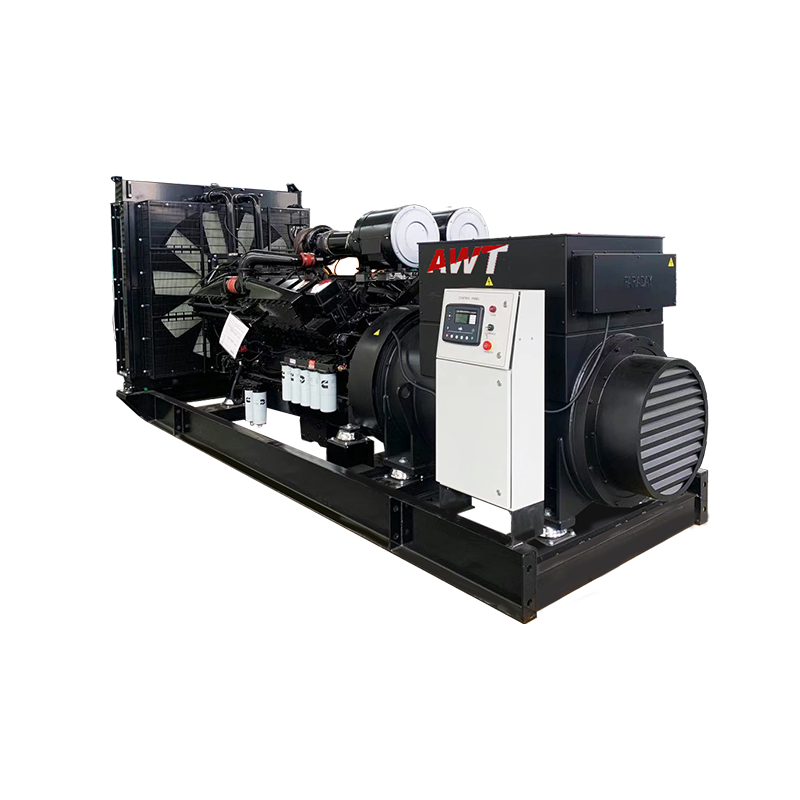

Yangzhou Aiweite Electromechanical Co., Ltd. buduje otwarte agregaty prądotwórcze na olej napędowy o mocy od 10 kVA do 2500 kVA na pojedynczej zintegrowanej ramie podstawowej, łączącej silnik, alternatlub, chłodnicę i sterownik w stałą platformę instalacyjną. Jako Chiny Producent agregatów prądotwórczych typu otwartego z silnikiem wysokoprężnym dostarczamy te jednostki do fabrycznych generatorów, obiektów przemysłowych i górniczych, odległych projektów terenowych i centralnych elektrowni, gdzie dostępna jest wentylacja, a poziomy hałasu są umiarkowane.
Co zawiera zestaw generatora diesla typu otwartego
Zestaw typu otwartego to standardowa konfiguracja agregatu prądotwórczego bez cichej osłony lub obudowy zewnętrznej. Silnik, alternator, chłodnica, sterownik i rama podstawy pozostają całkowicie odsłonięte, co zapewnia krótkie ścieżki cieplne i zapewnia personelowi konserwacyjnemu bezpośredni dostęp do każdego punktu serwisowego. Konstrukcja nadaje się do stałej instalacji wewnętrznej lub dobrze wentylowanych miejsc na zewnątrz, chronionych przez oddzielną osłonę przeciwdeszczową.
Ponieważ nie ma obudowy ograniczającej układ, otwarta rama rezerwuje miejsce na większe zbiorniki paliwa, równoległe szafy sterownicze i moduły zdalnego monitorowania. Ta możliwość rozbudowy jest powodem, dla którego jednostki typu otwartego są powszechnie wybierane w elektrowniach składających się z wielu jednostek oraz w projektach, które mogą zwiększać moc w późniejszych fazach.
Zakres mocy i opcje silnika
Nasza oferta typów otwartych obejmuje moc od 10 kVA do 2500 kVA. W tym zakresie montujemy zestawy wokół silników Cummins, Perkins, Weichai, Yuchai, Baudouin, MTU, Volvo, SDEC i Mitsubishi, dopasowane do alternatorów i sterowników dobranych pod kątem wymaganego napięcia, częstotliwości i profilu obciążenia.
| Zespół mocy | Typowa aplikacja typu otwartego | Konfiguracja Fokus |
| 10 – 100 kVA | Warsztaty, małe zakłady, rezerwy dla budynków komercyjnych | Kompaktowa rama podstawy, panel uruchamiania ręcznego lub automatycznego |
| 100 – 400 kVA | Parki przemysłowe, obiekty komunalne, zakłady przetwórcze | Integracja AMF/ATS, opcje większych zbiorników paliwa |
| 400 – 1000 kVA | Kopalnie, zakłady chemiczne, odległe budowy | Wytrzymała rama podstawy, możliwość zdalnego monitorowania |
| 1000 – 2500 kVA | Elektrownie centralne, praca równoległa wielu jednostek | Sterowanie równoległe, podział obciążenia, synchronizacja paneli |
Dobór silnika jest dostosowany do profilu pracy. Praca w trybie gotowości, moc główna i praca ciągła stawiają różne wymagania w zakresie wydajności chłodzenia, układu układu paliwowego i reakcji regulatora, dlatego przed ustaleniem modelu silnika potwierdzamy punkt pracy.
Gdzie najlepiej pasują zestawy typu otwartego
- Wewnętrzne pomieszczenia z generatorami stacjonarnymi: fabryki, parki przemysłowe i obiekty komunalne wyposażone w wentylację i środki redukcji hałasu na miejscu.
- Obiekty przemysłowe i górnicze: kopalnie, zakłady chemiczne i zakłady przetwórcze, w których ograniczenia hałasu są luźne, a przepływ powietrza jest dobry.
- Zdalne projekty terenowe: place budowy, autostrady i koleje, gdzie dostęp do prac konserwacyjnych jest ważniejszy niż wygląd.
- Elektrownie centralne: duże instalacje wykorzystujące wiele jednostek równolegle, gdzie otwarte ramy ułatwiają kontrolę i zwiększanie wydajności.
- Projekty dostosowywania: Zarezerwowana przestrzeń wewnętrzna umożliwia modernizację przeciwwybuchową i antykorozyjną oraz duże zbiorniki paliwa.
Jednostki typu otwartego nie są przeznaczone do lokalizacji wrażliwych na hałas, takich jak wspólnoty mieszkaniowe, szkoły czy szpitale, i wymagają osobnego schronu, jeśli są instalowane na zewnątrz. Jeżeli te warunki mają zastosowanie, nasze Ciche agregaty prądotwórcze z silnikiem wysokoprężnym or Zestawy generatorów diesla typu kontenerowego zapewnić odpowiednią obudowę.
Specyfikacje kształtujące konfigurację
Zestawy typu otwartego są określone wokół elektrycznego i termicznego punktu pracy, a nie wokół wymiarów obudowy. Poniższe parametry określają ostateczną kompilację:
- Moc znamionowa i obciążenie: moc znamionowa w trybie gotowości, główna lub ciągła w kVA i kW w temperaturze otoczenia w miejscu instalacji.
- Napięcie i częstotliwość: 380–415 V / 50 Hz, 440–480 V / 60 Hz lub inne wymagane kombinacje, z opcjami alternatora z możliwością ponownego podłączenia.
- Chłodzenie: chłodzenie montowane na grzejnikach, dostosowane do warunków otoczenia, z odległymi układami grzejników, jeśli wymaga tego układ pomieszczenia.
- Kontrola i ochrona: panele sterowania ręcznego, automatycznego, AMF lub równoległego z zestawem zabezpieczeń wymaganym przez instalację.
- Autonomia paliwowa: zbiornik podstawowy lub oddzielny zbiornik dzienny o wymiarach dostosowanych do wymaganych godzin pracy pomiędzy uzupełnieniami.
- Wyciąg i wentylacja: prowadzenie wyciągu, dobór tłumika i dobór wlotu/wyrzutu powietrza w pomieszczeniu skoordynowany z instalacją budowlaną.
Zestawy montowane są zgodnie z normami przemysłowymi ISO 8528. Tam, gdzie projekt wymaga konkretnej marki silnika, budujemy wokół odpowiedniej platformy, m.in Agregaty prądotwórcze z silnikiem wysokoprężnym Cummins i agregaty prądotwórcze zasilane silnikiem wysokoprężnym Perkins.
Sterowanie, automatyzacja i praca równoległa
Panele sterowania są konfigurowane wokół wymaganego interfejsu liniowego. Podstawowy panel automatycznego uruchamiania obejmuje uruchamianie i wyłączanie w przypadku awarii zasilania; panel AMF dodaje automatyczne przełączanie transferu; panel równoległy zapewnia synchronizację, podział obciążenia i start/stop zależny od obciążenia dla stacji wielojednostkowych.
Moduły zdalnego monitorowania można dodawać do otwartej ramy bez modyfikacji obudowy, co umożliwia późniejszą integrację z systemami zarządzania budynkiem lub SCADA. Przed zabudowaniem panelu potwierdzamy protokół komunikacyjny, ustawienie alarmu i punkty pomiarowe.
Instalacja, uruchomienie i odbiór
Zestawy typu otwartego dostarczane są na zintegrowanej ramie podstawy z mocowaniami antywibracyjnymi. Instalacja wymaga równego fundamentu, odpowiedniej wentylacji pomieszczenia, poprowadzenia spalin do atmosfery i prawidłowego wprowadzenia kabli do centrali. Dostarczamy rysunki wymiarowe i informacje o terminalach, aby zespół budowlany mógł z wyprzedzeniem przygotować fundamenty i trasy kablowe.
Uruchomienie obejmuje testy bez obciążenia i obciążenia, weryfikację ustawień zabezpieczeń, sprawdzenie regulatora i regulacji napięcia oraz, w stosownych przypadkach, testy równoległego podziału obciążenia. Dokumentacja odbiorcza jest zgodna z ustalonym harmonogramem testów, a wraz z urządzeniem dostarczane są instrukcje obsługi i konserwacji.
Kontrola jakości poprzez produkcję
Od 2008 roku firma Aiweite produkuje i instaluje agregaty prądotwórcze o mocy od 1 kVA do 2500 kVA. Podczas produkcji stosowane są zaawansowane urządzenia produkcyjne i rygorystyczne zarządzanie jakością, dzięki czemu każdy zestaw spełnia obowiązujące standardy międzynarodowe. Elementy silnika, alternatora i sterownika są sprawdzane pod kątem potwierdzonej konfiguracji przed montażem, a każdy skompletowany zestaw jest uruchamiany przed wysyłką.
Konserwacja i łatwość serwisowania
Otwarta konstrukcja to główna zaleta w zakresie łatwości serwisowania: dostęp do filtrów, pasków, węży, czujników i przyłączy elektrycznych nie wymaga zdejmowania paneli. Codzienne kontrole, wymiany oleju i filtrów, kontrola płynu chłodzącego i konserwacja akumulatora są zgodne z harmonogramem producenta silnika, a odsłonięty układ skraca czas wyszukiwania usterek.
Obsługa części zamiennych jest zgodna z platformami silnika i alternatora zastosowanymi w konstrukcji. Dla każdego zestawu prowadzimy zapis konfiguracji, aby części zamienne można było zidentyfikować na podstawie numeru seryjnego.
Informacje, których używamy do konfiguracji Twojego rozwiązania
Aby przygotować konfigurację i wycenę, pracujemy w oparciu o poniższe dane projektowe. Brakujące elementy są potwierdzane podczas przeglądu technicznego, a nie zakładane.
- Wymagana moc znamionowa, klasa obciążenia i temperatura otoczenia w miejscu instalacji
- Napięcie, częstotliwość, faza i konieczność ponownego podłączenia alternatora
- Preferowana marka silnika, jeśli została określona, oraz wszelkie wymagania dotyczące emisji
- Tryb sterowania: ręczny, automatyczny start, AMF, monitorowanie równoległe lub zdalne
- Docelowa autonomia paliwowa i rozmieszczenie zbiorników
- Środowisko instalacji, ograniczenia dotyczące wentylacji i wyciągu
- Wysokość nad poziomem morza, warunki sejsmiczne lub korozyjne wpływające na materiały
- Wymagania dotyczące dokumentacji, testowania i akceptacji
Często zadawane pytania
Czy zestaw typu otwartego można zainstalować na zewnątrz?
Nie bezpośrednio. Odsłonięte komponenty nie są zabezpieczone przed kurzem, deszczem ani słońcem, dlatego instalacja zewnętrzna wymaga oddzielnej osłony przed warunkami atmosferycznymi lub przejścia na kontener lub cichą jednostkę.
Jaki zakres mocy budujesz w konfiguracji typu otwartego?
Budujemy zestawy typu otwartego od 10 kVA do 2500 kVA, z platformami silnikowymi m.in. Cummins, Perkins, Weichai, Yuchai, Baudouin, MTU, Volvo, SDEC i Mitsubishi.
Czy zestaw można później rozbudować do pracy równoległej?
Tak. Otwarta rama zapewnia miejsce na równoległe szafy sterownicze i sprzęt synchronizujący, dzięki czemu instalację jednoelementową można w późniejszej fazie rozszerzyć do stacji wieloelementowej.
Jak radzi sobie z hałasem, jeśli obiekt ma ograniczenia?
Zestawy typu otwartego nie posiadają izolacji akustycznej. Tam, gdzie obowiązują limity hałasu, zamiast tego dostarczamy zestawy typu cichego lub typu kontenerowego, albo na miejscu zapewnia się obróbkę akustyczną pomieszczenia generatora.
Jaka dokumentacja jest dołączona do urządzenia?
Każdy zestaw dostarczany jest z instrukcją obsługi i konserwacji, protokołem konfiguracji oraz dokumentacją testową uzgodnioną dla projektu.
